IPS e.max ZirCAD Prime : pourquoi et comment est-il si convaincant ?

De nos jours, la zircone est pratiquement "dans toutes les bouches". Ce matériau est utilisé avec succès dans les applications cliniques depuis un certain temps déjà. Mais quelles sont les différences, même subtiles, qui permettent à certains produits de se distinguer ?

Depuis son utilisation dans le domaine dentaire, l'oxyde de zirconium est reconnu pour sa stabilité. Cependant, lorsque les restaurations - en particulier en zone antérieure - sont stratifiées à l'aide d'un matériau céramique pour les personnaliser et obtenir l'effet esthétique souhaité, la partie stratifiée peut être sensible aux éclats (chipping), en particulier si l'épaisseur du matériau de stratification appliqué est trop importante. Les zones incisales et les cuspides sont particulièrement exposées aux contraintes masticatoires. Les céramiques de stratification utilisées aujourd'hui présentent généralement une résistance de 80 à 130 MPa. Ces valeurs peuvent s'avérer limites pour supporter d'importantes contraintes masticatoires, d'autant plus en présence d'une épaisse couche de matériau de stratification. En comparaison, la résistance de l'oxyde de zirconium hautement translucide, qui présente des propriétés esthétiques extrêmement séduisantes, est de loin bien supérieure.

La combinaison d'un oxyde de zirconium très résistant dans la zone dentinaire et d'un oxyde de zirconium hautement translucide mais néanmoins stable dans la zone incisale offre la solution idéale : le risque de chipping est ainsi évité. De plus, l'utilisateur gagne un temps précieux en s'affranchissant des étapes manuelles du modelage et des cuissons d'une céramique de stratification. À tous ces avantages s'ajoute une perte minimale en termes d'esthétique.

L'oxyde de zirconium polycristallin tétragonal présente une résistance et une dureté très élevées et convient donc aux restaurations de grande taille, telles que les bridges et les armatures de bridges, qui sont soumis à de fortes contraintes mécaniques. Les contraintes de traction cycliques dans la zone des connexions et des couronnes d'ancrage peuvent compromettre la stabilité à long terme des grandes restaurations. Ces zones nécessitent la résistance à la flexion et la résistance à la propagation des fissures élevées du 3Y-TZP.

Dans les zones occlusales, l'utilisation d'un tel 3Y-TZP peut entraîner, en raison des conditions du milieu buccal combinées à la charge cyclique, une dégradation à basse température accompagnée d'une formation spontanée de phase monoclinique. Cet effet de vieillissement, qui entraîne ensuite une rugosité de surface, se produit lorsque la surface de l'oxyde de zirconium est exposée sans protection à l'environnement buccal. En outre, la modification de la rugosité de la couche superficielle va avoir une influence négative sur l'abrasion de l'antagoniste.

Ces risques peuvent être atténués en augmentant le degré de stabilisation de la zircone, et en utilisant pour la zone incisale un oxyde de zirconium avec un degré de stabilisation accru. Une teneur élevée en yttrium de 5 %-mol dans cette couche incisale minimise la formation spontanée de la fraction monoclinique. De cette façon, la modification de surface et l'accroissement de la rugosité pendant l'exposition orale sont évités.

Les surfaces fonctionnelles des restaurations en zircone monolithique doivent être polies. Un polissage au brillant minimise l'abrasion de l'antagoniste.

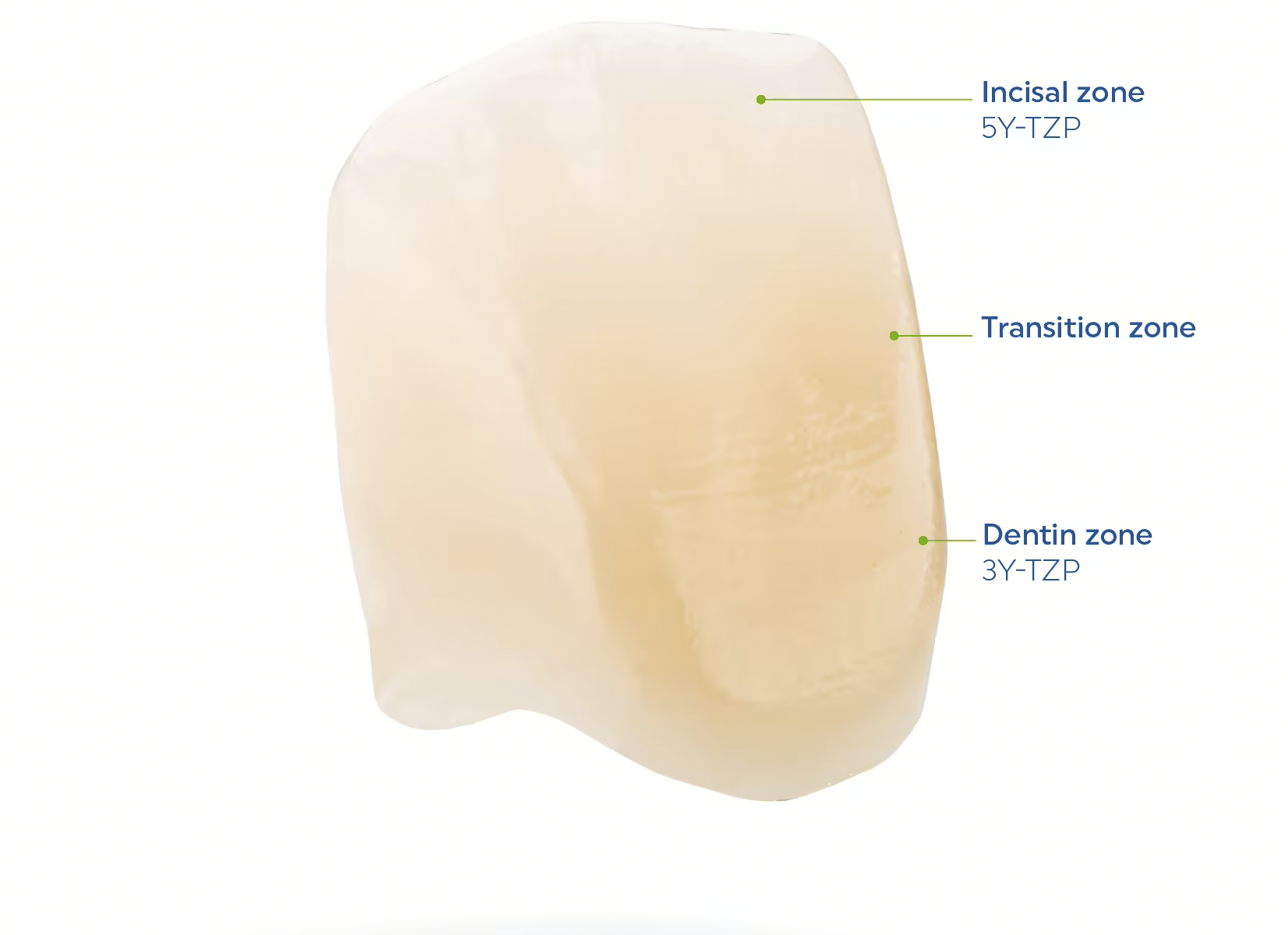

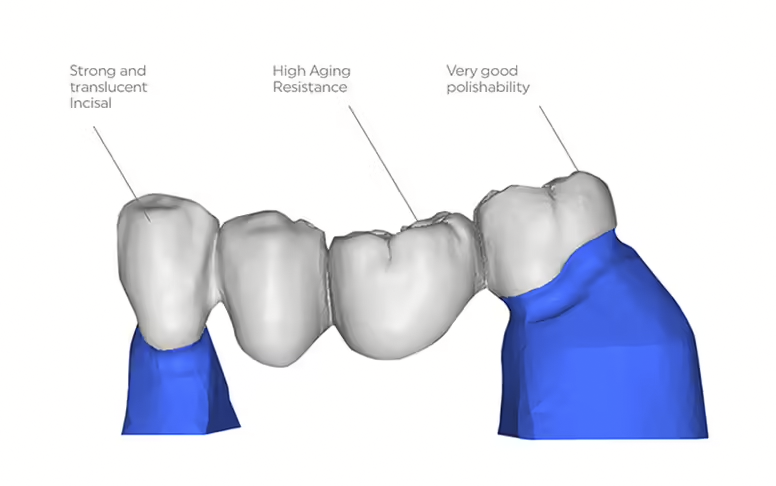

Le matériau combine deux matières premières de zircone dans un seul disque : le 3Y-TZP hautement résistant dans la zone dentinaire et le 5Y-TZP hautement translucide dans la zone incisale. Cette combinaison offre à la fois une esthétique impressionnante et une résistance élevée. IPS e.max ZirCAD Prime présente des propriétés parfaites là où elles sont nécessaires : grande solidité et résistance à la propagation des fissures dans la dentine soumise à de fortes contraintes mécaniques et aux limites cervicales des couronnes piliers, et grande translucidité et résistance au vieillissement avec une bonne polissabilité dans la zone incisale.

La Technologie Gradient est utilisée pour obtenir une transition continue entre les différentes zones fonctionnelles. Elle garantit qu'il n'y ait pas de changements visibles et brusques des propriétés du matériau. En particulier, le dégradé progressif de la translucidité est unique par rapport au dégradé graduel de la translucidité couramment observé sur d'autres matériaux.

IPS e.max ZirCAD Prime offre ainsi une solution universelle pour tous les types de mise en œuvre : simple polissage, technique de maquillage, micro-stratification ou stratification complète, vous avez le choix pour réaliser des travaux combinés d'une très grande esthétique.

La zircone IPS e.max ZirCAD Prime offre des propriétés optimales dans les différentes zones des restaurations, des unitaires aux bridges longue portée. Le matériau répond à toutes les exigences spécifiques aux propriétés mécaniques et tribologiques telles que la durabilité, l'abrasion, la résistance au vieillissement et l'esthétique. Le dégradé naturel et homogène entre la dentine et la zone incisale améliore les performances en évitant les changements graduels des propriétés mécaniques et optiques, typiques des matérieux polychromes traditionnels.

Des remises attrayantes s'appliquent en particulier aux très grosses commandes à partir de 100 disques au minimum.
